PPC colonnes isolantes hybridesLa force de la porcelaine rencontre l’hydrophobicité
Les isolateurs hybrides tirent avantage de la résistance mécanique inégalée de la porcelaine, et nécessaire pour les colonnes isolantes et les combinent aux excellentes performances à la pollution du composite dans les conditions extrêmes et les zones très polluées, comme les sites industriels, les déserts ou les zones côtières.
Avantages de l’hybride face aux autres types de colonnes isolantes
| Porcelaine | RTV coated porcelain | Composite | Hybrid | |
|---|---|---|---|---|
| Performance à la déflexion sous charge de flexion | ++ | ++ | - | ++ |
| Résistance à la compression | ++ | ++ | - | ++ |
| Durée de vie du produit | + | - | - | + |
| Performance à la pollution | - | ++ | ++ | ++ |
| Maintenance | - | - | + | + |
Les isolateurs hybrides sont la solutions optimales pour les projets HVDC et les zones fortement contaminées ou polluées : haute résistance mécanique, excellentes performances à la pollution, durée de vie importante, déflexion minimale et coût de la maintenance réduit au minimum.
Les colonnes isolantes hybrides de PPC ont été testés sur le terrain avec succès et livrées à nos clients pour différents projets à travers le monde.
Dimensions
| Longueur par pièce | max. 2.900 mm / 114.17 in |
| Diamètre d’ailettes | max. 520 mm / 20.47 in |

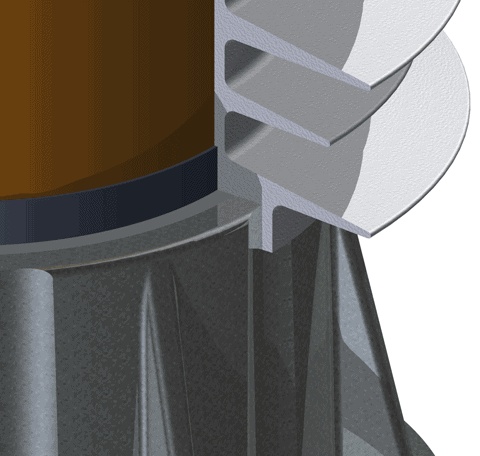

Principe de l’hybride
Le noyau en porcelaine est fabriqué avec le procédé isostatique de PPC, ce qui donne un meilleur contrôle dimensionnel ainsi qu’une meilleure homogénéité comparés aux autres procédés.
Un moule à injection haute pression est nécessaire, à cause de la viscosité élevé des gommes silicones HTC. Le silicone est complément lié au noyau porcelaine, réalisant parfaitement la triple adhérence à l’interface ferrure – porcelaine – silicone. Grâce à la haute pression utilisée lors de l’opération, le silicone adhère directement aux ferrures, sans avoir besoin de recourir à un scellement artificiel.
ALTALINK
AUSTRIAN POWER GRID
GE GRID
NATIONAL GRID UK
HAPAM
RED ELECTRICA
SIEMENS
STRI
TRENCH
KIPTS
Frequently Asked Questions
Les isolateurs hybrides sont-ils une combinaison des produits composites et porcelaine?
Oui, les colonnes isolantes hybrides ont un noyau solide réalisé en porcelaine haute résistance, et des ailettes en silicone HTV.
Après combien d’années l’hydrophobicité décroit elle?
La performance d’une colonne hybride dépend fortement des conditions d’utilisation, et de l’endroit où elle est installée. Les conditions environnementales sont aussi connues pour avoir un rôle important quant à la durée de vie de l’hydrophobicité.
Peut on faire un coating RTV sur une colonne hybride si l’hydrophobicité avait disparue?
Oui, en théorie les colonnes hybrides peuvent être enduites pour retrouver l’hydrophobicité, mais en général, le procédé dépend de la sévérité de la perte d’hydrophobicité?
D’où vient le concept ou besoin de l’hybride?
Le besoin de colonnes hybrides est apparu en raison des demandes de continuité de fonctionnement ou de performance dans des conditions environnementales difficiles (incluant des pollutions élevées). Les colonnes hybrides offrent une combinaison unique de Porcelaine haute résistance pour des performances mécaniques supérieures +enrobage silicone pour d’excellents comportements à la pollution. Les colonnes hybrides couvrent également le besoin d’isolation pour les applications DC.
Y a t’il des normes CEI couvrant le domaine de l’hybride?
Oui, CEI TS 62896:2015 (Isolateurs hybrides pour applications haute tension AC et DC – définitions , méthodes d’essai et critères d’acceptation)
Quels essais sont nécessaires?
Les exigences de test CEI TS 62896:2015 : Isolateurs hybrides pour applications haute tension AC et DC – définitions , méthodes d’essai et critères d’acceptation.
Quels domaines de tension sont couverts par les colonnes hybrides?
Jusqu’à 1200kVAC et1100kVDC
Quelles résistances en flexion sont possible dans le cas d’isolateurs hybrides?
De 6kN jusqu’à plus de 40kN. Depending on the height, up to 100 kN can be achieved.
A quelles normes internationales répondent les produits hybrides?
Les isolateurs hybrides suivent les normes CEI ou ANSI
How do we assure the tight sealing at the ends?
The silicone is injected directly on the fittings covering the porcelain, cementing and the flange.
